Εγχειρίδιο εγκατάστασης Teltonika ECAN02
Άμεσες οδηγίες για CAN adapter: συμβατότητα, σωστό vehicle-specific scheme, σύνδεση με tracker και τεχνική επικύρωση των δεδομένων.
Επίσημη εικόνα προϊόντος
Αποσύνδεσε την τροφοδοσία της συσκευής. Μην βασίζεσαι μόνο στο χρώμα καλωδίου του οχήματος· όλες οι γραμμές ελέγχονται με πολύμετρο.
Επιλέξτε τον τύπο οχήματος
Κάθε tab δείχνει μόνο τις τέσσερις πληροφορίες που χρειάζεται γρήγορα ο τεχνικός.
Αυτοκίνητο

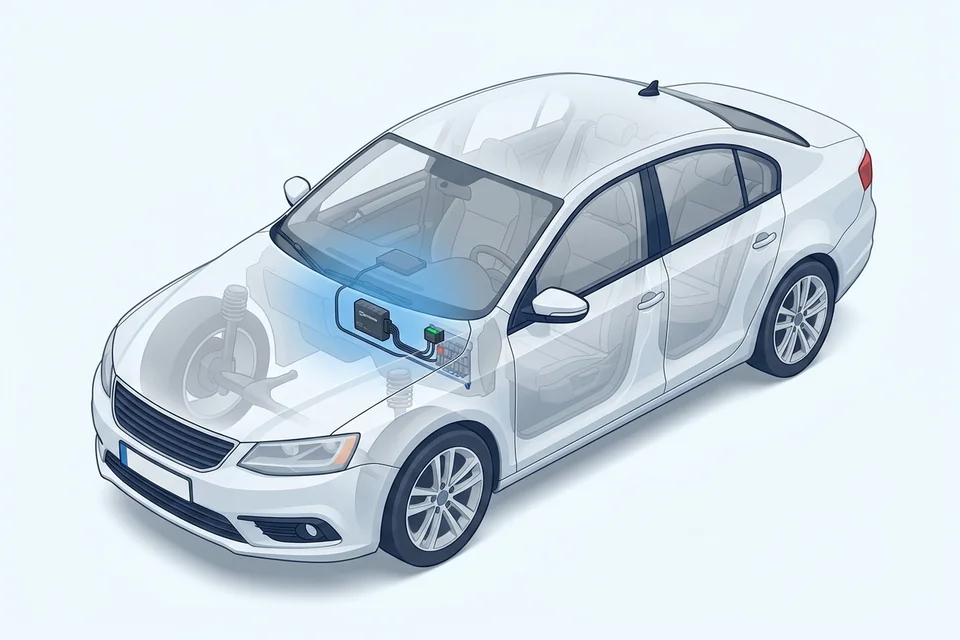

Συνήθως πίσω από πλαστικό τμήμα του ταμπλό, κοντά στο παρμπρίζ και μακριά από μεταλλικά εμπόδια.
Προτεινόμενο σημείο
Προστατευμένο σημείο πίσω από το ταμπλό, με καλή λήψη GNSS και ασφαλή πρόσβαση στην τροφοδοσία.
Τι να αποφύγετε
Αεραγωγούς, θερμαντικά σώματα, αερόσακους, μεταλλικές δοκούς και πυκνές δέσμες καλωδίων υψηλού ρεύματος.
Σωστός προσανατολισμός
Σταθερή και επίπεδη τοποθέτηση, με την πλευρά της κεραίας ή της ετικέτας προς τα πάνω όπου είναι εφικτό.
Έλεγχος μετά την εγκατάσταση
Online κατάσταση, σωστή θέση, τάση μπαταρίας, ignition και έλεγχος μετά το sleep mode του οχήματος.
Van

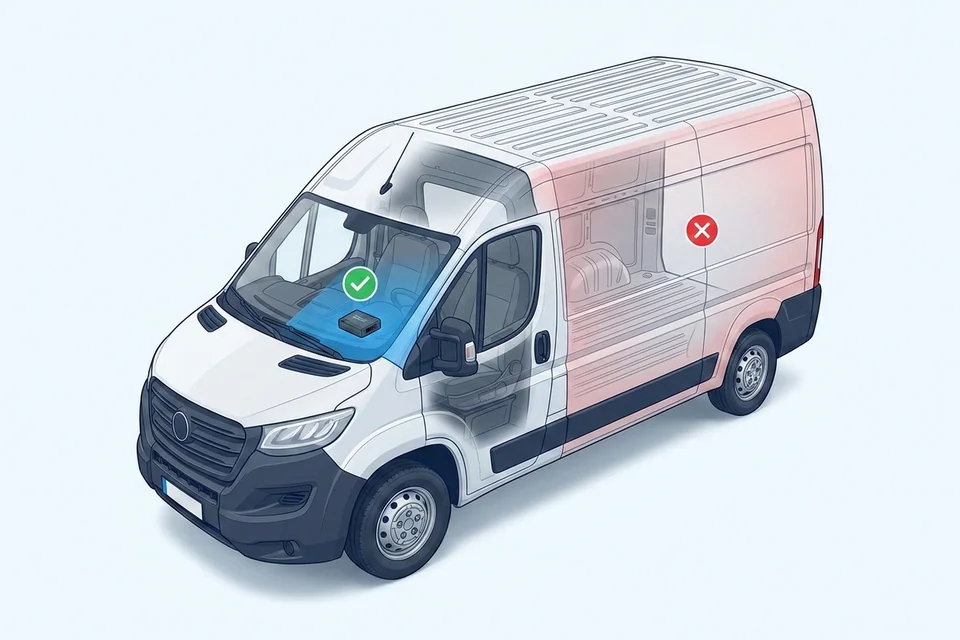

Η καμπίνα είναι συνήθως προτιμότερη από τον μεταλλικό χώρο φόρτωσης και προσφέρει καλύτερη λήψη και προστασία.
Προτεινόμενο σημείο
Ψηλό, στεγνό σημείο στην καμπίνα με καθαρή διαδρομή καλωδίωσης και πρόσβαση στην ασφαλειοθήκη.
Τι να αποφύγετε
Κλειστό μεταλλικό φορτίο, συρόμενες πόρτες, σημεία φόρτωσης και περιοχές που αποσυναρμολογούνται συχνά.
Σωστός προσανατολισμός
Η συσκευή παραμένει οριζόντια και δεν καλύπτεται από μεταλλικό πάνελ ή μεγάλη δέσμη καλωδίων.
Έλεγχος μετά την εγκατάσταση
Θέση, δίκτυο, τάση, ignition και σταθερότητα μετά από άνοιγμα/κλείσιμο θυρών και σύντομη διαδρομή.
Μοτοσικλέτα

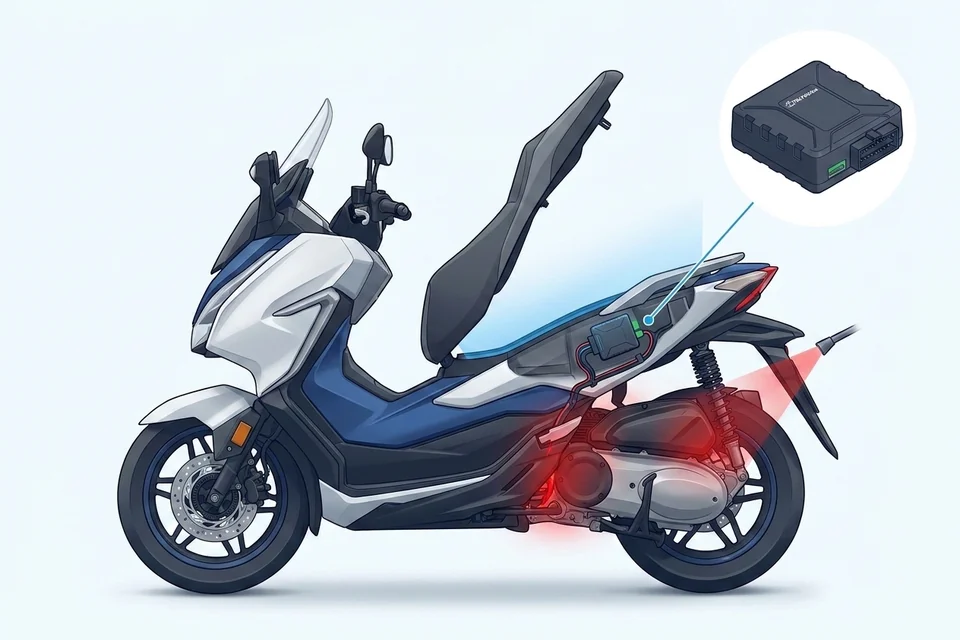

Κάτω από τη σέλα ή πίσω από εσωτερικό πλαστικό κάλυμμα, με προτεραιότητα στη στεγανότητα και στους κραδασμούς.
Προτεινόμενο σημείο
Στεγνό σημείο κάτω από τη σέλα ή πίσω από πλαστικό κάλυμμα, με ασφαλή στερέωση και προστατευμένη καλωδίωση.
Τι να αποφύγετε
Κινητήρα, εξάτμιση, μεταλλικό ρεζερβουάρ, εκτεθειμένο τροχό και σημεία με άμεση επαφή με νερό.
Σωστός προσανατολισμός
Η κεραία να μην κοιτά σε μεταλλικό μέρος και η συσκευή να μη μετακινείται από κραδασμούς.
Έλεγχος μετά την εγκατάσταση
Σήμα GNSS, online σύνδεση, ignition, τάση και έλεγχος ότι η καλωδίωση δεν πιέζεται από τη σέλα.
Φορτηγό

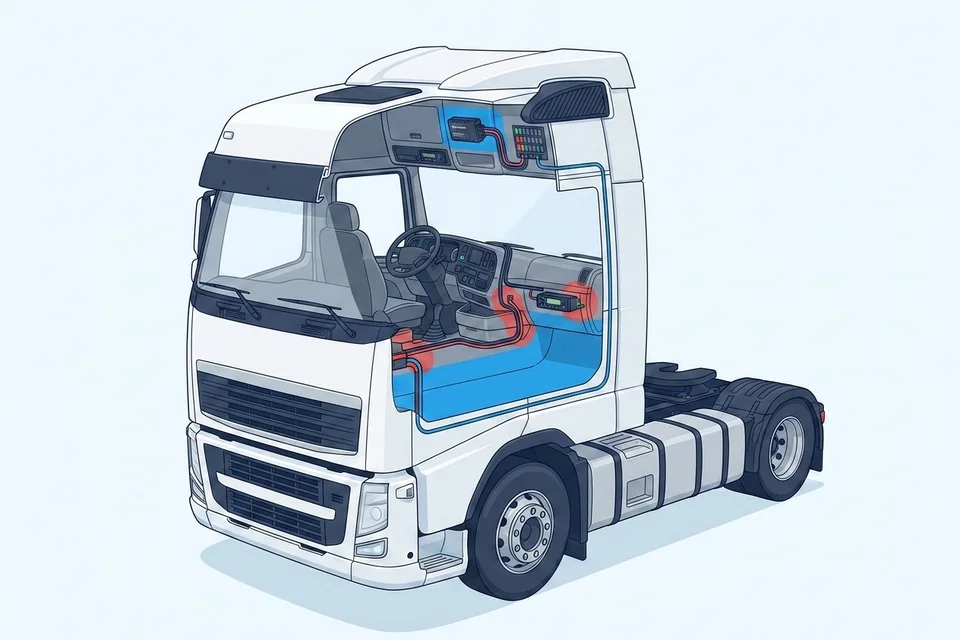

Προστατευμένο και υψηλό σημείο μέσα στην καμπίνα, με τεκμηριωμένη τροφοδοσία και μακριά από ισχυρές παρεμβολές.
Προτεινόμενο σημείο
Σταθερό σημείο στην καμπίνα, κοντά σε ασφαλειοθήκη και με καθαρή λήψη GNSS.
Τι να αποφύγετε
Μετατροπείς, CB/VHF, ταχογράφους, βαριές γραμμές ρεύματος, μεταλλικά κουτιά και χώρο κινητήρα.
Σωστός προσανατολισμός
Επίπεδη στερέωση χωρίς μεταλλική παρεμβολή πάνω από την κεραία και χωρίς έντονη μηχανική καταπόνηση.
Έλεγχος μετά την εγκατάσταση
Τάση, ignition, θέση, δίκτυο και σταθερότητα της εγκατάστασης με τον κινητήρα σε λειτουργία.
Σκάφος

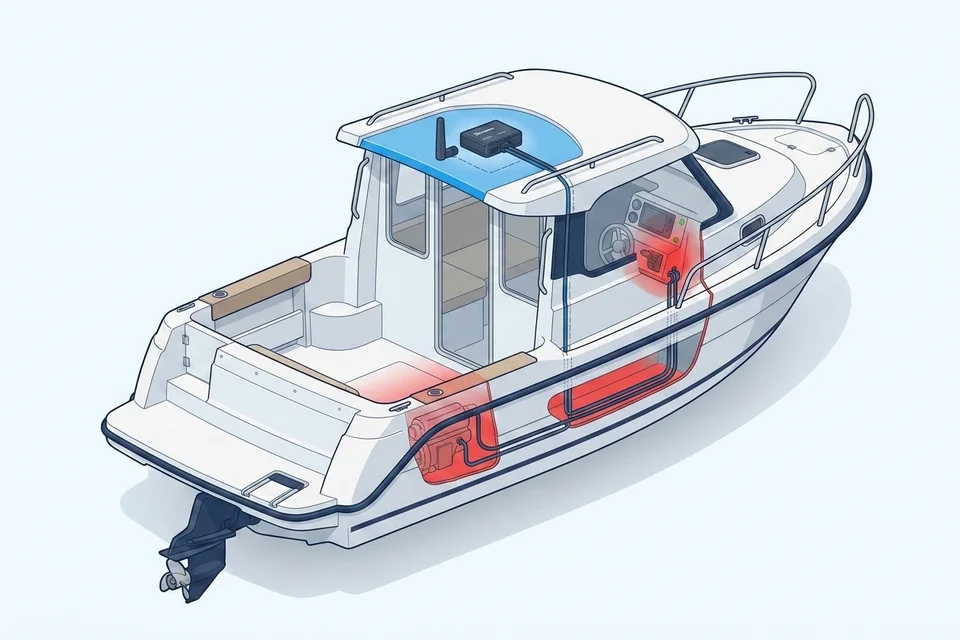

Σε στεγνή καμπίνα ή προστατευμένο σημείο από υαλοβάμβακα, μακριά από μηχανοστάσιο, αλάτι και μεταλλικά διαφράγματα.
Προτεινόμενο σημείο
Στεγνή καμπίνα με καθαρή λήψη, προστατευμένες διαδρομές καλωδίων και κατάλληλη στεγανοποίηση.
Τι να αποφύγετε
Μηχανοστάσιο, χώρο μπαταριών με αναθυμιάσεις, μεταλλικά καλύμματα και άμεση έκθεση σε θαλασσινό νερό.
Σωστός προσανατολισμός
Η κεραία προς τα πάνω, χωρίς μεταλλική οροφή ή κάλυμμα ανάμεσα στη συσκευή και τον ουρανό.
Έλεγχος μετά την εγκατάσταση
Δορυφόροι, online σύνδεση, τάση τροφοδοσίας, στεγανότητα και σταθερότητα πριν τον απόπλου.
Τι θα χρειαστείς
Τα βασικά εργαλεία για καθαρή και επαγγελματική εγκατάσταση.
Pinout 4 ακίδων — ECAN02
Χρησιμοποίησε μόνο τα δεδομένα του ακριβούς μοντέλου και hardware revision.
| Pin | Καλώδιο | Τεχνική πληροφορία | Χρήση |
|---|---|---|---|
| 1 | CAN-LΜπλε | Output προς CAN converter | Σύνδεση στην CAN-L είσοδο του συμβατού converter |
| 2 | CAN-HΛευκό/Μπλε | Output προς CAN converter | Σύνδεση στην CAN-H είσοδο του συμβατού converter |
| 3 | VCCΚόκκινο | +10…30 V DC | Τροφοδοσία ECAN02 |
| 4 | GNDΜαύρο | 0 V | Γείωση ECAN02 |
Τα CAN καλώδια του οχήματος τοποθετούνται στα contactless slots χωρίς απογύμνωση. Το LED σβηστό σημαίνει ότι δεν ανιχνεύεται CAN data, ενώ σταθερό ή αναβοσβήνον LED σημαίνει CAN data present.
- Το ECAN02 υποστηρίζει CAN speeds έως 1000 kb/s.
- Η απουσία LED δεν αποδεικνύει πάντα λάθος τροφοδοσία· ελέγχεται πρώτα αν υπάρχει CAN traffic στο επιλεγμένο σημείο.
- Η Teltonika το προορίζει για χρήση με συμβατές Teltonika συσκευές.
Πώς γίνεται η εγκατάσταση
Ακολούθησε τη σειρά χωρίς να παραλείψεις μέτρηση ή τελικό έλεγχο.
- 1Επιβεβαίωσε συμβατότητα
Έλεγξε ότι adapter, CAN converter/tracker και ακριβές όχημα υποστηρίζονται από το επίσημο scheme.
- 2Βρες το εγκεκριμένο CAN ζεύγος
Χρησιμοποίησε αποκλειστικά το διάγραμμα για μάρκα, μοντέλο, έτος, κινητήρα και εξοπλισμό.
- 3Τοποθέτησε τα CAN καλώδια contactless
Άνοιξε το clamp με πλαστικό εργαλείο και βάλε τα δύο εργοστασιακά CAN καλώδια στα σωστά channels χωρίς κοπή ή απογύμνωση.
- 4Σύνδεσε τροφοδοσία και converter
Σύνδεσε VCC/GND και την έξοδο CAN προς τον συμβατό converter/tracker όπως ορίζει το model-specific scheme.
- 5Ρύθμισε CAN πρόγραμμα
Επίλεξε το σωστό vehicle program και αποθήκευσε τη ρύθμιση στο adapter/tracker.
- 6Επικύρωσε CAN δεδομένα
Έλεγξε LED όπου υπάρχει και επιβεβαίωσε ότι RPM, καύσιμο, χιλιόμετρα και λοιπές τιμές είναι ρεαλιστικές.
Πού τοποθετείται
Η τελική θέση επηρεάζει λήψη, αξιοπιστία και service.
Σωστό σημείο

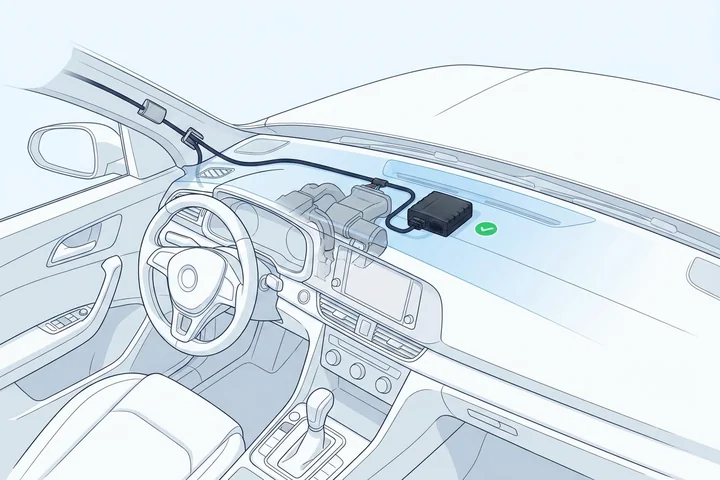

Προστατευμένο εσωτερικό σημείο, μακριά από θερμότητα, υγρασία, κραδασμούς και κινούμενα μέρη.
Σωστός προσανατολισμός

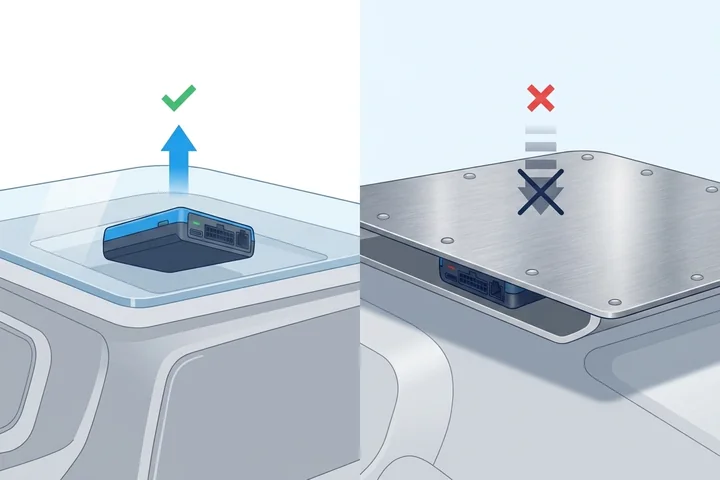

Η πλευρά της εσωτερικής κεραίας ή της ετικέτας κοιτά προς τα πάνω και δεν καλύπτεται από μέταλλο.
Ασφαλής τροφοδοσία

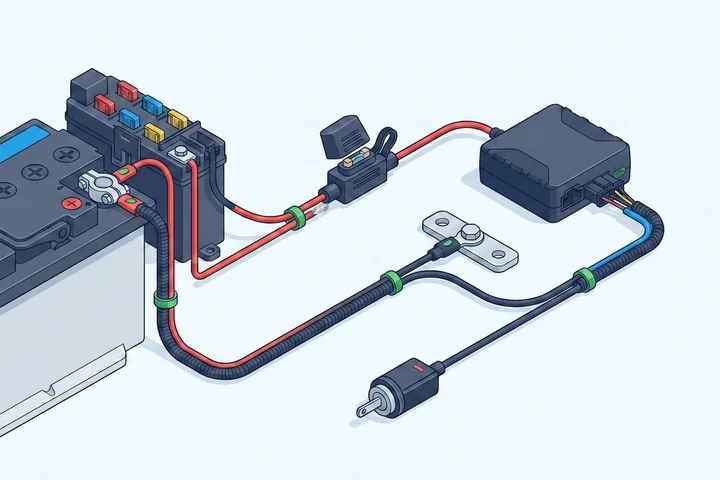

Μόνιμο V+, σταθερή γείωση, πραγματικό ignition και προστασία με ασφάλεια σύμφωνα με το manual.
Τελικός έλεγχος
Επιβεβαιώστε online σύνδεση, θέση, τάση, ignition και σταθερή στερέωση πριν παραδοθεί το όχημα.
Πριν συνδέσετε καλώδια: η συσκευή πρέπει να είναι αποσυνδεδεμένη. Τα καλώδια στερεώνονται σε σταθερά σημεία, μακριά από θερμότητα και κινούμενα μέρη, οι ενώσεις μονώνονται ξανά σωστά και δεν γίνεται αυθαίρετη σύνδεση επάνω σε ECU ή μονάδα ελέγχου.
Ρύθμιση στη MyGPS
Η ηλεκτρική εγκατάσταση ολοκληρώνεται μόνο όταν η συσκευή στέλνει σωστά δεδομένα.
Καταχώρισε το APN της SIM.
Πέρασε τα στοιχεία σύνδεσης της MyGPS.
Επίλεξε την πηγή που έχει πράγματι συνδεθεί.
Έλεγξε IMEI, θέση, τάση και I/O.

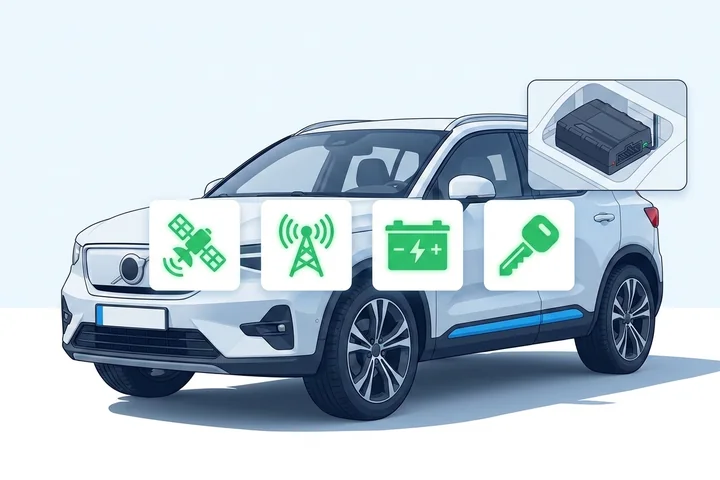

Τελικός έλεγχος
Μην κλείσεις τα πλαστικά πριν περάσουν όλοι οι έλεγχοι.
